Pangolin FB4 Configuration
Auto mode Timecode mode Slave mode Test mode
enable Laser output - insert interlock and key switch

Autoplay Mode

Autoplay operation

El modo de reproducción automática permite que uno o varios láseres inicien y reproduzcan el contenido en momentos específicos predefinidos o cuando se enciende la potencia del láser. La reproducción automática requiere que el contenido se prepare a través de la utilidad de exportación FB4 dentro de QuickShow o BEYOND. Este asistente también le permitirá programar los espectáculos almacenados en la tarjeta SD. La preparación del contenido para la reproducción automática requiere una conexión ethernet con QuickShow o BEYOND. La reproducción en sí misma no requiere ninguna conexión por cable.

  1. Configure el modo de reproducción automática:
    Gire la rueda de selección hasta que el cursor señale la opción de menú "Operation Mode" y púlsela una vez para expandir las opciones del menú:
    FB4 OP mode Beyond QS

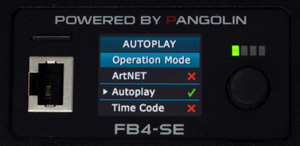

  2. Gire la rueda de selección hasta que el cursor señale el modo de funcionamiento deseado (Autoplay) y púlselo una vez. De esta forma se activará el modo de funcionamiento seleccionado (Autoplay):
    FB4 OP mode Autoplay

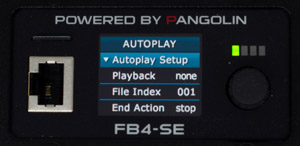

  3. Gire la rueda de selección hasta que el cursor señale la opción de menú "Autplay Setup" y púlsela una vez. Aparecerán los siguientes ajustes:
    FB4 Autoplay
    • Playback:
    • File Index:
    • End Action:

Durante este modo de funcionamiento, estarán disponibles las siguientes opciones:
  • Operation Mode
  • Autoplay Setup
  • Master Settings
  • Geo Correction
  • Color Settings
  • Scan Guard
  • FB4 Device Info
  • Exit Menu

Si necesita reproducir contenidos programados en una fecha y hora determinadas, será necesario instalar una pila. El FB4 se entrega sin pila. Se puede instalar una pila para habilitar el reloj. La fecha y la hora se pueden configurar a través de la utilidad QuickShow o BEYOND FB4 Export. El tipo de pila que se necesita para ello es "CR1220". La pila debe instalarse apuntando el lado negativo de la pila hacia la placa de circuito.

FB4 Board

CR1220 battery

Timecode Mode

Timecode mode

La configuración de código de tiempo ofrece la posibilidad de iniciar un espectáculo basado en una señal de código de tiempo Artnet entrante. El FB4 ejecutará el archivo una vez que se haya recibido la marca de tiempo offset. El archivo que se ejecuta necesita ser preparado a través de Laser Show Designer QuickShow o BEYOND su utilidad de exportación FB4.

  1. Configurar el modo de funcionamiento por código de tiempo:
    Gire la rueda de selección hasta que el cursor señale la opción de menú "Operation Mode" y púlsela una vez para expandir las opciones del menú:
    FB4 OP mode Beyond QS

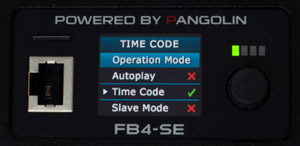

  2. Gire la rueda de selección hasta que el cursor señale el modo de funcionamiento deseado (Time Code) y púlselo una vez. De esta forma se activará el modo de funcionamiento seleccionado (Time Code):
    FB4 OP mode Time code

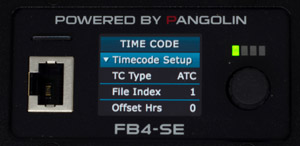

  3. Gire la rueda de selección hasta que el cursor señale la opción de menú "Timecode Setup" y púlsela una vez. Aparecerán los siguientes ajustes:
    FB4 Timecode Setup
    • TC Type: ATC
    • File Index: El archivo concreto que se ejecutará en cuanto se alcance el offset.
    • Offset Hrs: La marca de hora en la que la FB4 debe responder.
    • Offset Min: La marca de minutos en la que la FB4 debe responder.
    • Offset Sec: La marca de segundos en la que la FB4 debe responder.
    • Offset mS: La marca de milisegundos en la que la FB4 debe responder.

Durante este modo de funcionamiento, estarán disponibles las siguientes opciones:
  • Operation Mode
  • Time Code Setup
  • Master Settings
  • Geo Correction
  • Color Settings
  • Scan Guard
  • FB4 Device Info
  • Exit Menu

icon auto mode

Modo Esclavo

El modo Esclavo permite programar espectáculos entre varios proyectores. Cuando se configura un espectáculo que utiliza varios FB4, uno de los láseres deberá actuar como maestro. Este láser deberá estar en modo de reproducción automática. Los demás FB4 que deban actuar en el mismo espectáculo, deberán colocarse en modo Esclavo para que sigan al FB4 maestro.

Para que la funcionalidad maestro/esclavo funcione, todos los FB4 deben estar conectados a la misma red ethernet.

  1. Configurar el modo Esclavo:
    Gire la rueda de selección hasta que el cursor señale la opción de menú "Operation Mode" y púlsela una vez para expandir las opciones del menú:
    FB4 OP mode Beyond QS

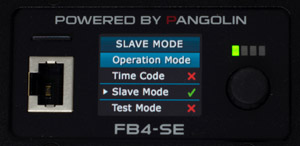

  2. Gire la rueda de selección hasta que el cursor señale el modo de funcionamiento deseado (Slave Mode) y púlselo una vez. De esta forma se activará el modo de funcionamiento seleccionado (Slave Mode):
    FB4 OP mode Slave mode

El láser está ahora configurado como "esclavo", y a la espera de la señal del láser "maestro".

Durante este modo de funcionamiento, estarán disponibles las siguientes opciones:
  • Operation Mode
  • Master Settings
  • Geo Correction
  • Color Settings
  • Scan Guard
  • FB4 Device Info
  • Exit Menu

Test Mode

 Modo Test

El modo Test ha sido creado para ofrecerle la posibilidad de abrir un entorno de prueba sin necesidad de conectar otros equipos. Deberá preparar previamente las imágenes de prueba y cargarlas a través de QuickShow de Pangolin o de su utilidad de exportación FB4 de BEYOND. Durante la preparación de las imágenes de prueba se requiere un cable ethernet. Una vez que éstas se encuentren en la tarjeta SD del FB4, no será necesario conectar ningún cable para activar el modo Test.

  1. Configurar el modo Test:
    Gire la rueda de selección hasta que el cursor señale la opción de menú "Operation Mode" y púlsela una vez para expandir las opciones del menú:
    FB4 main

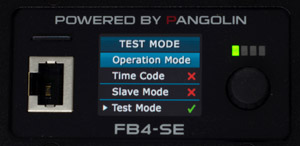

  2. Gire la rueda de selección hasta que el cursor señale el modo de funcionamiento deseado (Test Mode) y púlselo una vez. De esta forma se activará el modo de funcionamiento seleccionado (Test Mode):
    FB4 OP mode Test mode

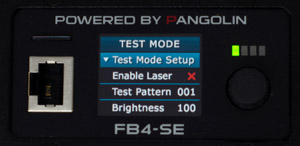

  3. Gire la rueda de selección hasta que el cursor señale la opción de menú "Test Mode Setup" y púlsela una vez. Aparecerán los siguientes ajustes:
    Fb4 Test Setup
    • Enable Laser: Activa la salida del láser
    • Test Pattern: Define qué imagen de prueba de la tarjeta SD se mostrará
    • Brightness: Determina el brillo máximo utilizado durante la visualización de las imágenes de prueba
    • Master Size: Determina el tamaño X e Y de la salida de proyección

Durante este modo de funcionamiento, estarán disponibles las siguientes opciones:
  • Operation Mode
  • Master Settings
  • Test mode Setup
  • Geo Correction
  • Color Settings
  • Scan Guard
  • FB4 Device Info
  • Exit Menu
